Strukturmühle Typ „EK-300“ Kardanantrieb
Rotor mit 300 Hämmer auf 12 Achsen verteilt, der direkt auf den rückseitigen
Flanschlagerbock angebaut ist.
Vorderseitig mit aufklappbarer Frontöffnung als Zugang zum Mahlraum und Siebwechsel
über Siebspannvorrichtung.
Mahldurchmesser 1100mm, Drehzahl von 800U/min – 1500U/min je nach zu mahlendes Korn;
Befüllung über Tangente; Entleerung durch Bodenwanne. Leistungsaufnahme je nach Feuchtigkeit
und Mahlfeinheit zwischen 80kw und 180kw. Leistung bei Weizen mit 14% Feuchtigkeit,
mittlerer Schrotfeinheit bei 150kw ca. 22t/h.

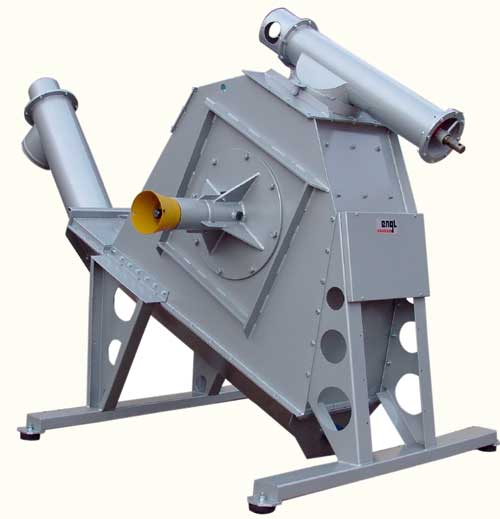

Abb. EK-300 Kardanantrieb
Zubehör:
Befüllschnecke 200mmØ 4,0m lang, Flanschverbindung
mit Zwischenlager, Einlauf offen mit Schutzkorb eventuell versenkbar oder mit übererdigem Einlauftrichter
Schneckenverlängerung 2,0m mit Flansch und Zwischenlager
Antrieb durch elektrischem Getriebemotor 2,2kw
Antrieb durch Hydraulik mit Drehzahlregelung
Satz Schläger ( 300 Stück )
Sieb 215cm x 60cm
Entleerung:
Bodenwanne 2,5m lang mit Schnecke 250mmØ
Antrieb durch elektrischem Getriebemotor 2,2kw
Schneckenverlängerung 250mmØ 2,0m lang mit Flansch und Zwischenlager
Schneckengelenk 250mmØ 30°
Abb. „VGH″ von innen
Die "VG" Saug- und Druckmühlen haben drei Kammern. Vorne die Mahlkammer, mittig die Saugkammer, durch die das Mahlgut in das Zentrum der dahinterliegenden Blaskammer führt. Der Vorteil besteht darin, dass das Mahlgut beim Eintritt über das Zentrum weicher von der Windscheibe aufgenommen und erst in der Windscheibe beschleunigt wird. Der unerwünschte Mahleffekt durch das Windrad, wird dadurch reduziert und somit bleibt die gewünschte Struktur erhalten.
|
Die "VG-" Mühle saugt durch die Mahlkammer in die dahinter liegende Saugkammer, in der das bereits gemahlene Gut wiederum im Zentrum dem Windrad zugeführt und erst dort beschleunigt wird. Dadurch reduziert sich der Mehlanteil durch den unerwünschten "Nachmahleffekt" des Windrades. Zusätzliche Leitschaufeln im Rotor verhindern die Auslaugung der Schlägeraufhängung. Leitschaufeln und Windschaufeln sind aus Chromstahl. |
|
||
|
Abb. „VG16” |
Abb. „VG28” |
|
|
|
VG16 |
Saugweite |
20,0m |
|
Blasweite |
40,0m |
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
VG28 |
Saugweite |
30,0m |
|
Blasweite |
70,0m |
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
Ausrüstung:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Saug- und Blasmühlen Typ "GM"
Saug- und Blasmühle "GM" ist die traditionelle, robuste und einfache Saug- und Blasmühle. Die außerhalb dem Mühlsieb laufenden Windschaufeln schleudern das Mahlgut direkt in die Blasleitung. Das Mahlwerk mit 20 Hämmer ist ringsum vom Mahlsieb umgeben.
Ausstattung:
Elektromotor mit Klemmbrett "ohne Schalter", 2 Mahlsiebe.
|
Typ |
Sauglänge |
Blasweite |
notw. Filterfäche |
Rohr Ø |
|
GM2 |
10m |
20m |
8m² |
90mm |
|
GM4 |
20m |
50m |
12m² |
90mm |
|
|
|
Alle Maße sind in mm angeben.
Strukturmühle SM-30 und SM-60
|
Typ |
A |
B |
C |
D |
H |
J |
K |
N |
|
SM-30 |
820 |
450 |
180 |
740 |
250- |
210 |
80 |
125 |
|
SM-60 |
960 |
550 |
270 |
840 |
250- |
190 |
80 |
150 |
Strukturmühle SM-90
|
Typ |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
|
SM-90 |
700 |
620 |
400 |
640 |
150 |
150 |
130 |
300 |
240 |
130 |
1050 |
900 |
150 |
260 |
|
SM-120 |
1140 |
920 |
250 |
880 |
150 |
250 |
130 |
260 |
410 |
150 |
950 |
900 |
- |
450 |
|
SM-180 |
1140 |
920 |
400 |
1000 |
150 |
250 |
130 |
260 |
410 |
150 |
1200 |
900 |
- |
450 |
Strukturmühle SM-120 und SM-180
Leistung in kg/Stunde bei trockenem Getreide
Typ Hafer Gerste Weizen
Mais SM-12
2,2 kW 190 200 300
SM-30
5.5 kW 600 900 1200
7,5 kW 750 1200 1600
10,0 kW 1000 1600 2200
SM-60
11,0 kW 1100 1800 2500
15,0 kW 1400 2200 3000
18,5 kW 1700 2700 3300
SM-90
22,5 kW 2000 3500 4500
30,0 kW 2500 4400 6000
SM-120
45,0 kW 3000 6500 9400
55,0 kW 3600 8500 11500
SM-180
75,0 kw 5500 11000 15000
90,0 kw 13000 18000
VG 16 7,5 kW 700 850 1200
10,0 kW 900 1100 1500
VG 28 11,0 kW 900 1100 1600
15,0 kW 1300 1500 2000
18,5 kW 1500 1700 2200
VG 48 30,0 kW 2400 2700 3200
37,0 kW 2800 3000 3600
GM 7,5 kW 600 700 1000
10,0 kW 800 1000 1300
Der Vertikalmischer ist der traditionelle Kraftfuttermischer für trockenes, rieselfähiges Gut.
Wir fertigen ihn sowohl als Freimischer bei Säurebeimischungen oder mit Zwangsrohr. Wegen dem "290 mm" großen Schneckendurchmesser und "150 mm" niedrigen Windelsteigung mischt der VM besonders schonend und kraftsparend. Durch die Segmentbauweise sind Ausläufe zu den Standfüßen und des Motors bei der Montage flexibel. Der komplette Mischer ist aus verzinktem Stahlblech gefertigt.
